Çoxfunksiyalı ankraj qazma qurğusu üçün iki qaya qırma üsulunun ətraflı izahı

Çoxfunksiyalı ankraj qazma qurğusu üçün iki qaya qırma üsulunun ətraflı izahı

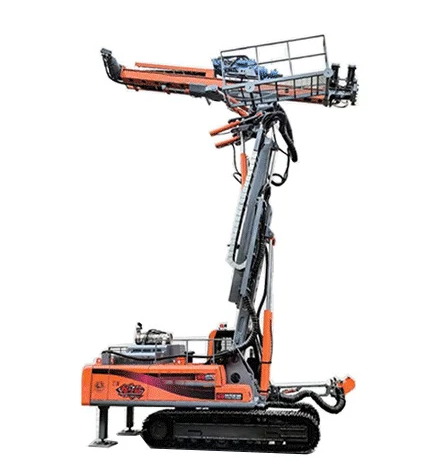

TheÇoxfunksiyalı lövbər qazma qurğusumühəndislik qazma əməliyyatlarında ən çox yayılmış və kritik avadanlıqlardan biridir. O, yalnız iki süxur qırma üsulundan istifadə edir: biri fırlanan kəsmə üsuludur, bu, ümumiyyətlə sərtlik əmsalı f ≤ 8 olan qaya birləşmələrində tətbiq edilir; digəri, adətən sərtlik əmsalı f ≥ 8 olan ətraf süxurda istifadə olunan zərbə-fırlanan qırılmadır.

Fırlanan qazma qurğusunun qayaların qırılması mexanizmi

Fırlanan qazma qurğuları qayaları fırlatmaq və kəsmək üçün çox kənarlı kəsici bitlərdən istifadə edərək, dairəvi bir quyu əmələ gətirir. Fırlanan qayaların qırılması aşağıdakı şərtləri tələb edir:

① Qazma qurğusu bitin kəsilməsi zamanı müqavimət anını dəf etmək üçün kifayət qədər fırlanma momentinə malik olmalıdır;

② Qazma çubuqunun və bitin fırlanmasını idarə etmək üçün qazma qurğusu müəyyən çıxış sürətinə malik olmalıdır;

③ Qazma qurğusuna müəyyən bir eksenel itələmə tətbiq edilməlidir, yəni bitin kəsilməsinin qidalanma hərəkətinə nail olmaq üçün bit üzərində xüsusi müsbət təzyiq.

Zərbəli fırlanan qazma qurğusunun qayaların qırılması mexanizmi

Zərbəli fırlanan qazma qurğularının süxur qırma mexanizmi aşağıdakı kimidir: zərbə gərginliyi dalğalarının təsiri altında qazma biti müəyyən təsir tezliyində öz kənarlarının altındakı yerli süxur səthini kəsir. Zərbə hərəkətini yerinə yetirərkən, bit də fırlanır və bu, quyuda 360 ° diapazonda süxuru qırmağa imkan verir. Zərbə ilə fırlanan qayaların qırılması aşağıdakı şərtləri tələb edir:

① Qaya qazması müəyyən təsir enerjisinə və təsir tezliyinə malik olmalıdır;

② Xətti zərbə hərəkəti yerinə yetirərkən qaya qazmasının çıxış şaftı 360° fırlanma əldə etməlidir;

③ Qaya qazmasına müəyyən eksenel itələmə tətbiq edilməlidir.

Qaya sındırma mexanizmlərindən məlum olur ki,Çoxfunksiyalı lövbər qazma qurğusufırlanan süxurların qırılması əsasən kömür layları və ya yarımkömürlü qaya layları (ümumiyyətlə süxurun dayanıqlıq əmsalı f < 8 olan) kimi yumşaq dam şəraiti olan yollarda lövbər dəliklərinin qazılması üçün istifadə edir. Bunun əksinə olaraq, zərbə ilə fırlanan süxurların qırılması daha sərt dam şəraiti olan qaya yollarında qazma üçün istifadə olunur (ümumiyyətlə süxurun dayanıqlıq əmsalı f ≥ 8 ilə).
