Jet Grouting-də sütunun diametrini hansı amillər müəyyənləşdirir?

Jet Grouting-də sütunun diametrini hansı amillər müəyyənləşdirir?

Jet grouting işində sütunun diametri torpağın yaxşılaşdırılması layihələrinin effektivliyinə, səmərəliliyinə və qənaətinə birbaşa təsir edən kritik bir parametrdir. Adi qazılmış vallardan fərqli olaraq, reaktiv qruntlu sütunlar yüksək təzyiqli maye axınları ilə yerində qruntun aşındırılması və qarışdırılması nəticəsində əmələ gəlir, yəni onların diametri bir qazma ilə sabitlənmir, lakin amillərin mürəkkəb qarşılıqlı təsirindən asılıdır. Bu dəyişənləri başa düşmək dizaynerlər və operatorlar üçün istənilən sütun ölçülərinə və torpaq-sement xassələrinə nail olmaq üçün vacibdir. Bu məqalədə müəyyən edən əsas amillər təhlil edilirreaktiv groutingsütun diametri, avadanlıq, qrunt, əməliyyat və dizayn parametrlərinə bölünür.

1. Avadanlıq və Texniki Spesifikasiyalar

Jet təzyiqi və axın sürəti: Daha yüksək maye təzyiqi (adətən 30-60 MPa) və axın sürəti eroziya enerjisini artırır, sütunun diametrini artırır. Üçlü maye sistemləri tək maye sistemlərdən daha böyük diametrlərə nail olur, çünki qruntun pozulması.

Burun dizaynı: Nozzin diametri, sayı və oriyentasiyası jet sürətinə və püskürtmə modelinə təsir göstərir. Daha böyük və ya çoxlu nozzle eroziya zonasını genişləndirə bilər.

Fırlanma və Çıxarma Sürəti: Daha yavaş fırlanma və çəkilmə dərinliyə daha çox enerji çatdırılmasına imkan verir, diametrini artırır. Bununla belə, həddindən artıq yavaşlıq həddindən artıq eroziyaya və çökməyə səbəb ola bilər.

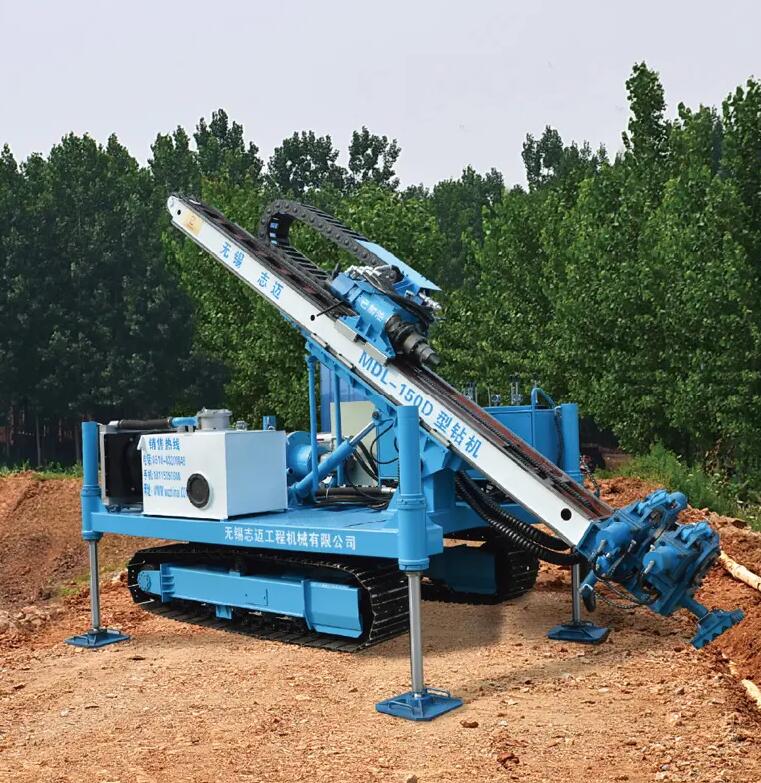

Qurğu Tipi və Gücü: Avtomatlaşdırılmış parametrlərə nəzarəti olan təkmil qazma qurğuları müxtəlif şəraitlərdə daha ardıcıl diametrləri təmin edir.

2. Torpağın Xüsusiyyətləri

Torpağın Növü və Sıxlığı: Dənəvər torpaqlar (qumlar, çınqıllar) daha eroziyaya məruz qalır, çox vaxt yapışqan gillərdən daha böyük diametrlər verir. Sıx və ya sementlənmiş torpaqlar daha çox enerji tələb edir.

Taxıl Ölçüsü Paylanması: Xırdaları olan yaxşı səviyyəli torpaqlar, diametrini azaldaraq, jet nüfuzunu məhdudlaşdıra bilər. Təmiz qumlar və ya yumşaq çamurlar daha böyük sütunlar üçün idealdır.

Yeraltı su şəraiti: Yüksək su masaları jet yayılmasını asanlaşdıra bilər, lakin nəzarət edilmədikdə bağlayıcını da yuya bilər.

In-Situ Stress: Dərin təbəqələrdə yük təzyiqi dayaz dərinliklərlə müqayisədə diametrini azaldaraq sütunu sıxır.

3. Əməliyyat Parametrləri

Grout Qarışıqının Xüsusiyyətləri: Özlülük, bərkitmə vaxtı və sıxlıq jet birləşməsinə və torpağın qarışmasına təsir göstərir. Tiksotrop məhlullar daha böyük sütun formalarını saxlaya bilir.

Hava və ya Su Kəfəni: İkiqat/üçlü maye sistemlərində örtücü reaktivlər diametri böyüdülməklə daha uzun məsafələrdə reaktiv enerjini qoruyur.

Qaldırma pillələri və dayanma müddəti: Bəzi üsullar qarışdırma və diametri artırmaq üçün fasilələrlə pilləli çəkilmədən istifadə edir.

4. Dizayn və icra faktorları

Sütun aralığı və üst-üstə düşmə: Divarlar və ya plitələr üçün sütun şəbəkələrində üst-üstə düşməyi təmin etmək üçün diametr tərtib edilməlidir.

Dərinlik Mülahizələri: Enerji itkisi və torpağın mühafizəsi səbəbindən diametri tez-tez dərinliklə azalır.

Keyfiyyət tələbləri: Daşıyan sütunlar üçün daha böyük diametrlər təyin oluna bilər, kəsilmiş divarlar isə ölçüdən daha çox davamlılığa üstünlük verə bilər.

Praktik təsirlər və nümunə nümunəsi

Körpü dayağı üçün boş qumun sabitləşdirilməsi layihəsində hədəf sütunun diametri 1,5 metr idi. 40 MPa-da tək maye axını ilə ilk sınaqlar qumun sıxılması səbəbindən cəmi 1,1 metr diametr əldə etdi. 50 MPa təzyiq və daha yavaş çəkilmə (10 sm/dəq) olan üçlü maye sisteminə keçid tələb olunan diametrə nail oldu. Torpağın sınağı təkmilləşdirilmiş vahidliyi və möhkəmliyi təsdiqlədi.

Monitorinq və Tənzimləmə

Real vaxt rejimində monitorinq sistemləri təzyiq, axın və fırlanma momenti kimi parametrləri izləyir və operatorlara parametrləri dinamik şəkildə tənzimləməyə imkan verir. Karot və ya CPT vasitəsilə tikinti sonrası yoxlama diametrə uyğunluğu təmin edir.

Nəticə

Jet grouting zamanı sütun diametri sabit deyil, lakin avadanlıq imkanları, torpaq reaksiyası və əməliyyat təcrübəsi ilə formalaşan idarə olunan bir nəticədir. Mühəndislər bu amilləri optimallaşdırmaqla, performansı sərfəliliklə balanslaşdıraraq müxtəlif geotexniki problemlərə uyğunlaşdıra bilər. Modelləşdirmə və monitorinq texnologiyaları inkişaf etdikcə, sütun ölçülərinin proqnozlaşdırılması və nəzarəti daha da dəqiqləşəcək və daha da möhkəmlənəcək.reaktiv groutingmüasir təməl mühəndisliyində rolu.
